系统概述

船闸上闸首两侧门各由一台液压启闭机操作，两侧各设一个液压泵站，分别驱动两侧的廊道门和平板门油缸实现启闭操作；下闸首两侧的廊道门各由一台液压启闭机操作，下闸首人字门由1台液压启闭机操作，下闸首两侧各设一个液压泵站，分别驱动两侧的廊道门与人字门油缸实现启闭操作。油泵的启停、廊道门和人字门的开启和关闭均由PLC以及常规继电器应急回路控制。

控制系统组成

船闸控制系统由船闸集中控制单元、现地控制单元、通航信号系统、广播指挥系统、工业电视系统等构成。

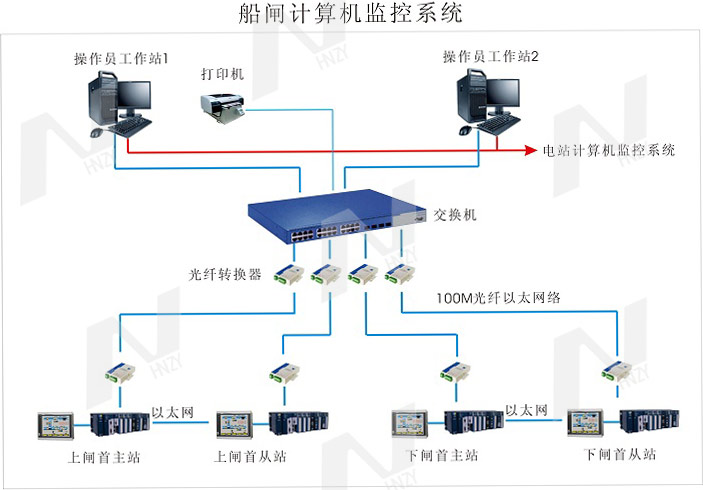

船闸集中控制单元布置在船闸控制室内，以服务器为核心设备；现地控制单元以PLC、软启动器、触摸屏为核心设备，布置于相应泵房内（含主站和子站，主站除控制本侧设备以外，还实现通航的全过程控制及通航信号系统控制。）

控制对象与被控量：

控制对象：油泵电机组、各类电磁阀（开关门、左右纠偏等）

被控量：工作闸门开度、输水门开度、系统压力、油箱油温等

控制设备组成：

每套现地控制系统由PLC、触摸屏、软启动器、断路器、控制开关、按钮、指示灯、继电器、开关电源、控制盘柜、动力盘柜及附件等组成。

控制系统功能：

1、手动操作

在设备调试、检修阶段，以及在PLC故障，自动操作失灵的紧急情况下，采用手动操作方式，可实现船闸门的启闭控制。

2、自动操作

通过闸门预置开度值和启闭操作指令，控制系统将自动完成闸门启闭操作。
（1）人字闸门的开门与关门

开门：当人字门前后水位差≤50mm（可根据设计要求改变）时，按开门按钮，使左右两扇门朝开门方向运转，到达全开位置时自动停止，并有信号的动态显示。

关门：按关门按钮，左右两扇门朝关门方向运行，当运行较快的一扇门旋转到离全关位置5°时自动暂停，待另一扇门旋转到同一位置时，两扇门再同时运行到全关位置，当门页到达全关位置后，自动停止，并有信号的动态显示

（2）廊道门开门与关门

控制系统PLC根据预定参数和操作指令及廊道情况自动开门与关门。

3、主/备用自动轮换
控制系统根据每台设备的的启动运行次数或运行时间，自动轮换为工作/备用。

4、信号采集和处理

数据信号采用开关量信号和模拟量信号两种方式，相互校验，相互备用。

5、数据显示、查询

每个控制单元可通过触摸屏显示、查询相关数据，同时可通过触摸屏设置相关系统参数；控制系统可自诊断，实现对设备的的各种保护和报警。

6、通信功能
可实现与计算机监控系统的通讯，以及与其它系统的通信。
