控制对象：排水泵、泵控阀、润滑水电磁阀等；相关信号：水位、流量等。

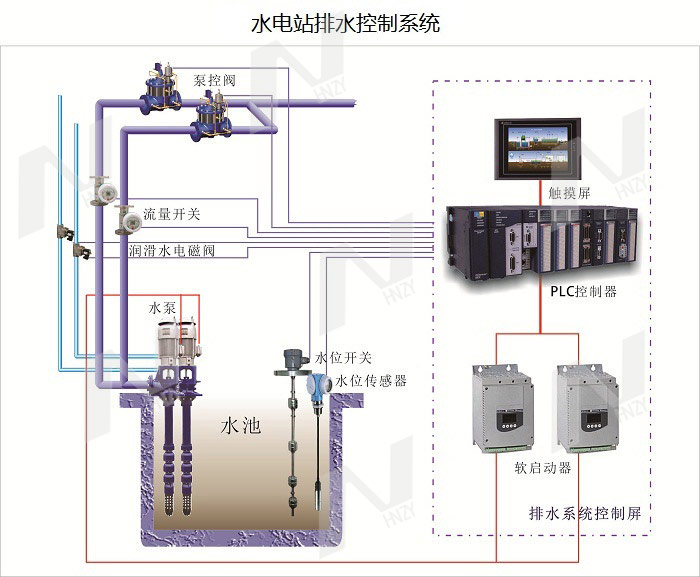

控制系统组成
   控制系统由PLC、触摸屏、按钮、指示灯、控制开关、继电器、开关电源、主回路断路器、软启动器、控制屏柜及附件等组成。

控制系统功能

1、手动控制功能
   在设备调试、检修阶段，可采用手动操作方式，实现被控设备的启、停控制。
在手动方式下，远方监控系统操作无效。

2、自动控制功能
(1)当控制系统操作选择开关置于“自动”位置时，排水控制系统PLC根据集水井水位，自动启动或停止排水泵，确保集水井水位控制在设计要求范围内；集水井水位信号、润滑水流量信号、泵控阀的全开全关信号一起参与排水泵的自动控制。

(2)2台及2台以上的水泵相互备用，当工作泵或工作泵电源出现故障时，控制系统自动切除故障水泵，投入备用泵，并发出报警信号。

(3)无论切换开关置于任何位置，控制系统检测设备运行状态信号、各种故障信号，将通过屏柜的指示灯来指示，同时将信号上送到机组LCU系统。

3、主/备用自动轮换功能
   控制系统PLC自动记录并累计每台水泵的启动次数和运行时间，再根据每台水泵的的启动次数或运行时间，自动轮换为工作或备用方式，保障水泵经济寿命运行。

4、数据信号采集和处理功能
   控制系统采用模拟量信号和开关量信号两种不同原理传感器检测集水井水位，并由控制系统PLC进行相互校验，相互备用，确保检测信号可靠。

5、数据显示、查询和参数设置功能
   在控制系统触摸屏上，可实时显示系统被控参数（水位、流量）等；可随时查询设备故障信息、运行参数等；同时可根据需要重新设置和修改系统控制参数。

6、保护报警功能
   具有对PLC模块故障判断、通讯故障判断等自诊断功能，并可及时报警，便于系统维护。

7、通信功能
   现地控制系统可与机组LCU采用标准化的总线通讯方式，通讯介质为电缆或光纤。

案例：
越南SOLA水电站称为越南的“三峡”水电站，共安装6台400MW的水电机组，其辅机控制系统由我公司负责设计、生产，现已基本调试完毕，产品和服务得到用户的高度认可。
