供水控制系统概述

  供水系统主要包含：机组技术供水、消防供水、生活供水系统等。

控制对象及相关信号

   控制对象：供水泵、水力控制阀（电动阀）、滤水器等；相关信号：压力、水位、流量等

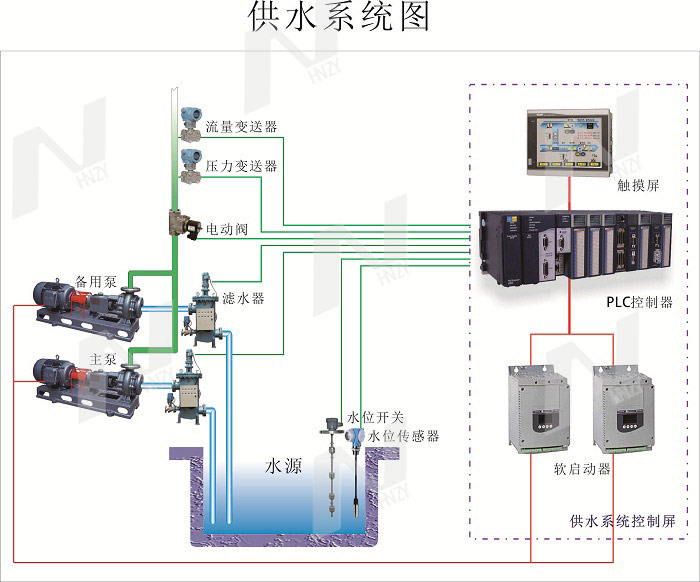

控制系统组成

   控制系统由PLC、触摸屏、按钮、指示灯、控制开关、继电器、开关电源、主回路断路器、软启动器、控制屏柜及附件等组成。

控制系统功能

1、手动控制功能
   在设备调试、检修阶段，可采用手动操作方式，实现被控设备的启、停控制。
在手动方式下，远方监控系统操作无效。

2、自动控制功能
   当控制系统操作选择开关置于“自动”位置时，控制系统PLC根据机组启停指令和控制流程输出技术供水泵启闭控制命令，否则闭锁控制命令的输出。
   技术供水泵开启前，先控制打开相应滤水器管路上的电动阀门；供水泵停机后，延时关闭相应滤水器管路上的电动阀门；控制系统实时检测滤水器前后压差，当滤水器前后压差超限时发出报警信号，并自动控制排污电磁阀排污。
   当PLC检测到工作水泵故障、电源故障以及供水系统压力不足时，自动投入备用水泵，并发出故障报警信号。

3、主/备用自动轮换功能
   控制系统PLC自动记录并累计每台水泵的启动次数和运行时间，再根据每台水泵的的启动次数或运行时间，自动轮换为工作或备用方式，保障水泵经济寿命运行。

4、数据信号采集和处理功能
   控制系统实时检测供水系统压力、流量、供水池水位等信号，确保系统正常工作。

5、数据显示、查询和参数设置功能
   在控制系统触摸屏上，可实时显示系统被控参数（压力、水位、流量）等；可随时查询设备故障信息、运行参数等；同时可根据需要重新设置和修改系统控制参数。

6、保护报警功能
   控制系统具有短路、过载、缺相等电机保护功能；控制系统PLC具有对PLC模块故障判断、通讯故障判断等自诊断功能，并可及时报警，便于系统维护。

7、通信功能
   现地控制系统可与机组LCU采用标准化的总线通讯方式，通讯介质为电缆或光纤。
