概述

   水电站通风空调监控系统一般包含地下主厂房、地下两端部副厂房、母线洞、主变洞、尾水闸门室、出线洞、地面控制楼以及主排风楼等部位。

控制对象及相关信号

   空调主机、离心风机、除湿机、轴流风机、排烟风机、防爆轴流风机等

系统结构
   全厂通风空调控制系统由主控制级和现地控制级组成，各现地控制单元均自成一套完整的系统，能独立完成监测和控制，并通过网络实现各LCU的并行工作和全系统的资源共享，接受主控级的监测和控制。
   主控级包括通风空调控制工作站、传输设备和打印设备组成(包括硬、软件)。
现地控制级包括现地控制单元(LCU)和现地控制箱（LCP）；LCU和 LCP主要由PLC、接触器（软启动器）、继电器、指示灯、按钮、开关等组成。

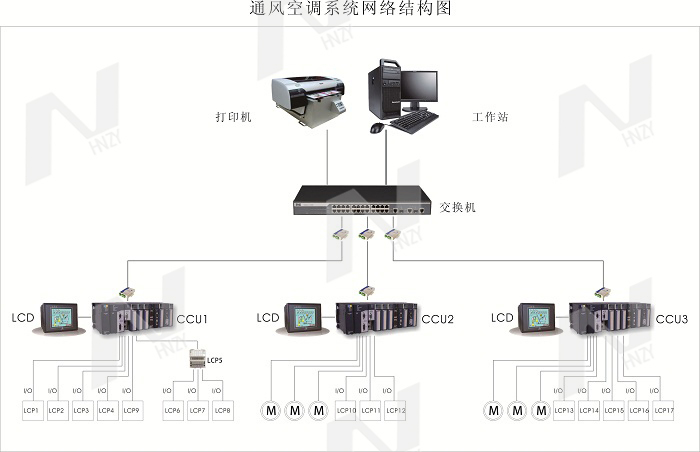

系统结构参见通风空调控制系统原理图。

控制方式
   在中控室内设置通风空调系统远方集中监控工作站，根据需要在现地设置若干LCU和LCP控制设备，现地LCU通过现场总线方式，控制电站各空调、风机、防火门等设备，运行人员通过远方集中监控工作站完成对通风空调系统的远方集中监控。
   控制功能在控制单元LCU上可对各控制对象进行手动和自动操作，并将操作过程上传至主控级；也能接受主控级的命令，以监视控制各被控对象；LCU可与消防控制系统接口，接受消防控制系统的联动控制指令，以控制各被控对象的启/停。
   在各厂房现地风机设备控制单元LCP上，能进行手动和自动操作，并将操作过程上传至主控级；也能接受主控级的命令监控现地风机设备；并可与消防控制系统接口，接受消防控制系统的联动控制指令，以控制各被控对象的启/停。

通信功能
   通风空调集中监控系统和现地控制单元之间采用标准化的总线网络通讯方式，通讯介质采用电缆或光纤。
