我公司针对电站公用及辅机设备、空调通风设备控制的特殊要求，研制开发的水电站辅助设备自动控制系统解决方案，申请了国家实用新型专利，具有完全自主知识产权。

　　公用及辅机设备、空调通风设备控制系统，采用成熟的控制器、软启动器、触摸屏等为核心控制元件，结合先进的软件及通信技术，具有起点高、技术先进、功能实用、通用性强、操作维护方便的特点，现地控制单元能够脱离主控级系统独立运行。

　　电站通风空调控制系统由主控制级和现地控制级组成，各现地控制单元均自成一套完整的系统，能独立完成监测和控制，并通过网络实现各LCU的并行工作和全系统的资源共享，接受主控级的监测和控制。

　　电站辅机设备控制系统，包括机组技术供水、厂房渗漏排水、检修排水、工业排污、滤油机系统、空压机系统等设备控制，各系统采用现地手动控制、自动控制、远程控制等控制模式，具有自动数据采集和处理、报警与保护等功能，可与电站监控系统通信，实现远程数据传输与控制。

现以厂房排水控制系统进行举例：

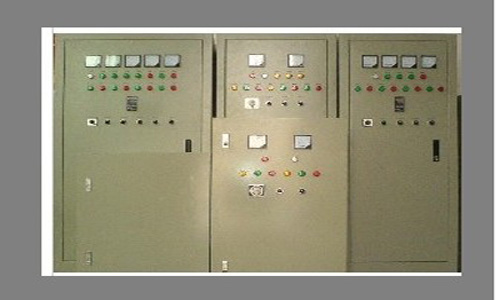

柜体外观图：

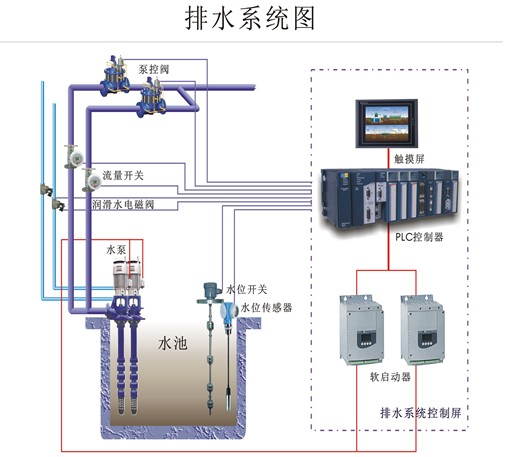

系统结构图：



成套方案：
　　1、根据和合同清单，先确定PLC的类型，CPU，IO点数，触摸屏等；
      2、选择辅助设备，空气开关，软启动器，保险端子，接线端子，按钮，指示灯等；
      3、柜内布局，走线方式，确定线缆型号等；
      4、组柜以及编写PLC和触摸屏程序；
      5、出厂与现场调试，包括控制流程完善以及与LCU各设备间的通讯等。

控制流程：
★通过水位开关或者水位传感器采集水池的水位数据；
★经过PLC的A/D和D/A转换，转换成可编程量值；
★把量值与定值就行比较，进行主备泵的启动与停止以及轮换等，以达到系统排水的目的。

  下载地址： 电站排水成套解决方案下载.doc
